Maschinentechnik

Jede Maschine besteht aus BAUGRUPPEN.

Diese Baugruppen haben bestimmte Funktionen in einer Maschine.

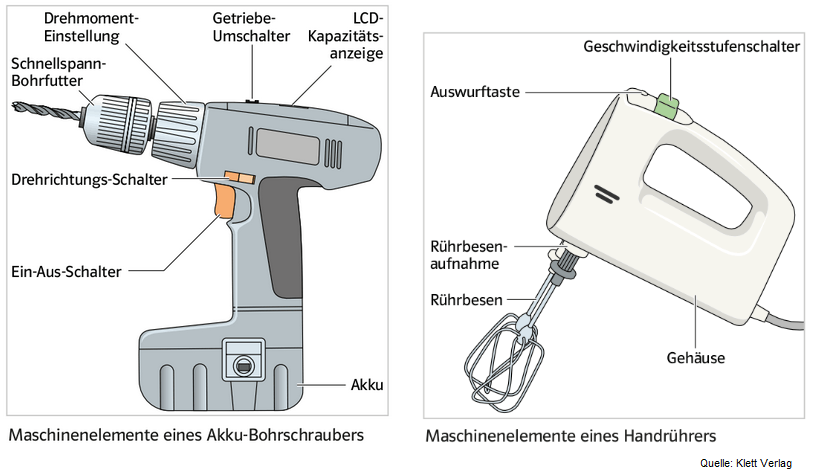

Die Baugruppen bestehen aus MASCHINENELEMENTEN.

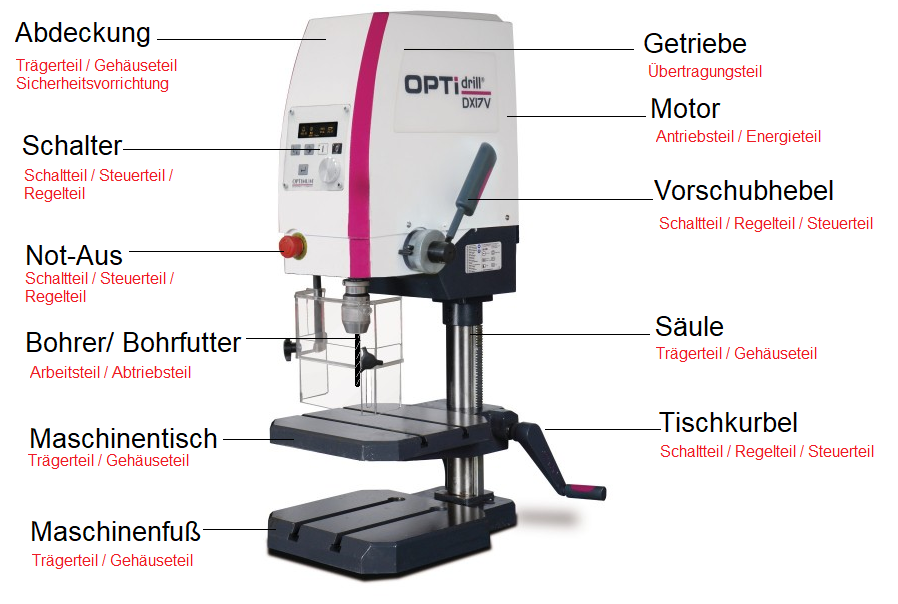

Das hat jede Maschine:

- Gehäuseteil / Trägerteil

- Antriebsteil / Energieteil

- Schaltteil / Steuerteil / Regelteil

- Übertragungsteil / Getriebe

- Abtriebsteil / Arbeitsteil

- Sicherheitsvorrichtung

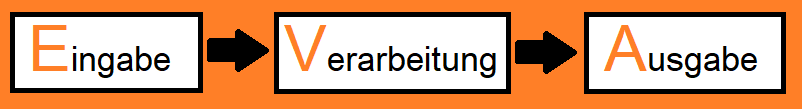

Maschinen funktionieren nach dem EVA-Prinzip.

Die Baugruppen der Maschine lassen sich dem EVA-Prinzip zuordnen.

Die Karikatur zeigt das EVA-Prinzip.

Es gibt unterschiedliche Arten von Maschinen.



  • Energieumwandelnde Maschinen (z.B. Motor)
  • Transportmaschinen (z.B. Flugzeug)
  • Informationsverarbeitende Maschinen (z.B. Smartphone)
  • Arbeitsmaschinen (z.B. Stichsäge)

Getriebe:

Meisterwerk der Ingenieurskunst

Planetengetriebe

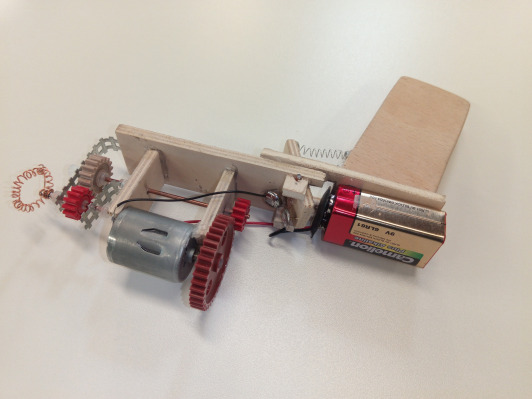

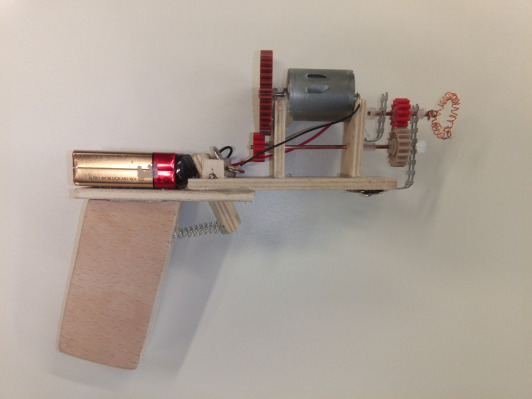

D I Y Milchaufschäumer...

Der "Milchaufschäumer" wird mit einer 9V Blockbatterie betrieben und über einen Schaltkontakt aktiviert.

Ein großes Zahnrad auf der Welle des Elektromotors treibt ein kleineres Zahnrad an. Dieses ist wiederum auf einer weiteren Welle an dessen Ende ein zweites größeres Zahnrad ein kleines Zahnrad antreibt.
Es handelt sich um eine Übersetzung ins "Schnelle".
